Как подключить двойную розетку: установка двойной розетки в один подрозетник

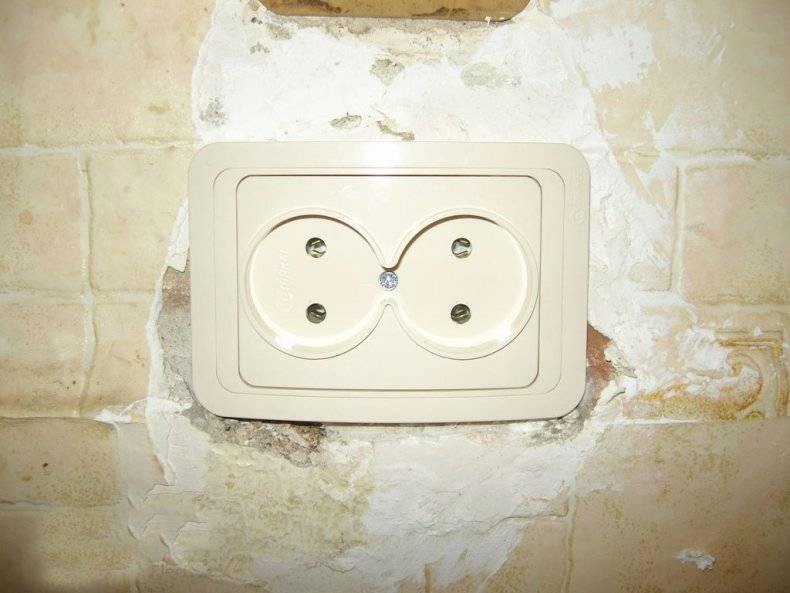

Двойная розетка в один подрозетник

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Основные правила разводки розеток

Правила установки розеток и инструменты, которые могут понадобиться в процессе, регламентируются по СНиП (строительные нормы и правила) и ГОСТ.

При монтаже электропроводки и работе с розетками необходимо ознакомиться с Правилами Устройства Электроустановок (ПУЭ):

• элементы проводки (коробка распределения, счетчик, розетки, выключатели) должны быть легкодоступны;
• розетки устанавливают на расстоянии 50-80 сантиметров от пола. Правило предпринимается в целях безопасности при затоплении помещения;
• при наличии в помещении газовых, электрических плит, а также радиаторов отопления и труб, розетки устанавливают на удалении в 50 и более сантиметров от заземленного оборудования;
• провода к устройствам прокладывают снизу вверх;
• розетки в помещении устанавливаются в числе не более 1 штуки на 6 квадратных метров. Подключить большее количество розеток можно только в кухне;
• нельзя устанавливать оборудование в туалете;
• проводку прокладывают на расстоянии в 10-15 сантиметров от труб, балок перекрытия и потолка. Высота проводки от пола должны составлять 15-20 см;
• разводка и соединение проводов осуществляются внутри распределительного короба;
• «Земля» и «Ноль» соединяются с устройствами болтовым соединением.

Это вся информация, которая может потребоваться при самостоятельном подключении двойной розетки. Усвоив необходимые правила, подключить новый прибор своими руками может любой желающий

Новичкам специалисты рекомендуют уделить особое внимание соблюдению правил безопасности, так как работать предстоит с контактами, проводящими ток

Еще раз ознакомиться с особенностями процесса установки двойной розетки можно, посмотрев видеоролик:

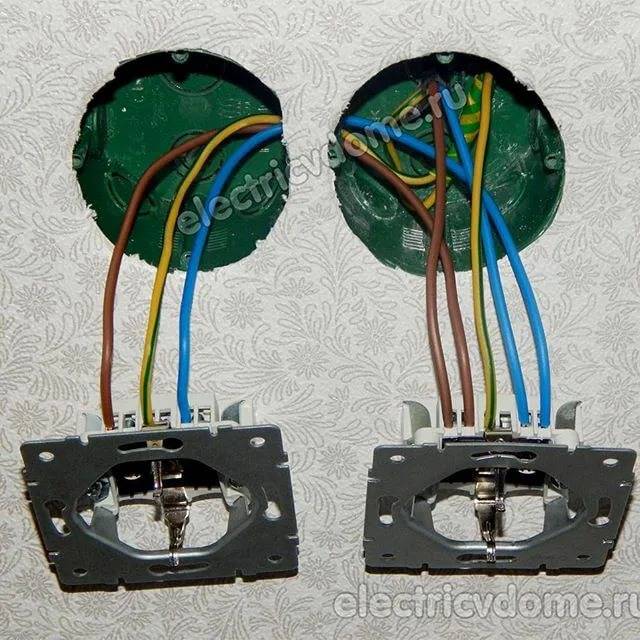

Двойные и тройные розетки, набранные из ординарных

Смысл такого подключения в том, что от распределительной коробки к одной из розеток подходят фазный и нулевой провода, а от ее клемм следующим проводом подключается третья и так далее. По сути это получаются не двойные, а сдвоенные (строенные) розетки, что подключаются в отдельный блок, который все равно запитан от одного провода.

Соединенный таким образом ряд розеток легко поддается ремонту – если какая-то его часть выйдет из строя, то поменять придется только поломанную деталь.

Соединяющий блоки розеток провод подбирается такого же сечения, как и тот, что приходит к первой из них. Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае не наоборот – при нагрузке большей чем щадящая, соединяемый в такие контакты провод скоро начнет греться и окисляться. Блоки розеток вообще устанавливаются в тех местах, где не предполагается использование большого количества мощных приборов, хотя, если подводящий и соединяющий провода достаточного сечения и контакты розеток хорошо зажаты, то работу обогревателя в паре с еще несколькими устройствами они свободно выдержат.

Еще один нюанс есть при установке подрозетников – их монтаж можно делать по одному, или найти целый блок, который сразу вставляется в высверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

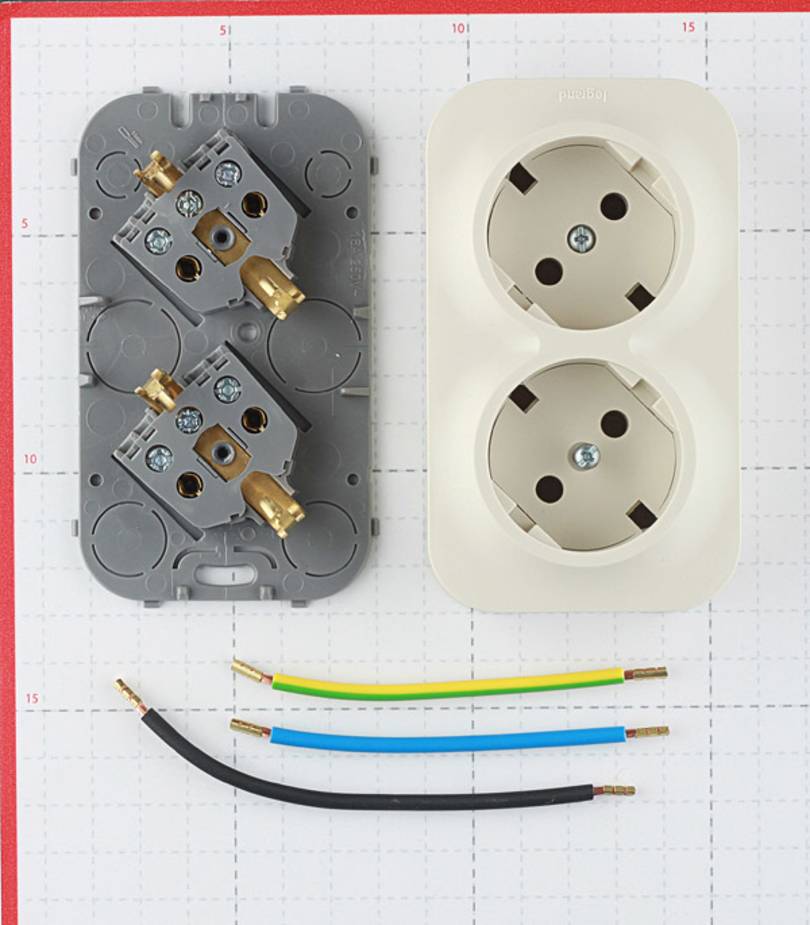

Материалы для подключения

Прежде, чем приступить непосредственно к подключению двойной розетки с заземлением, нужно подготовить необходимые инструменты и материалы.

1. Дрель или перфоратор. С их помощью проделывается посадочное место для подрозетника.
2. Кабель перемычек. По материалу изготовления и сечению он должен полностью совпадать с выходным проводом.
3. Индикаторная отвертка для определения фазы.
4. Пластиковый или металлический подрозетник.
5. Мультиметр для измерения напряжения на рабочем участке электроцепи.
6. Двойная розетка.
7. Отвертка плоская или крестовая, в зависимости от типа саморезов.
8. Саморезы для крепления розетки к подрозеткнику.
9. Канцелярский нож для зачистки оплетки проводов.
10. Изолента.
11. По желанию можно использовать гофру для укладки проводов с целью обеспечения безопасности.

Как правильно подключить двойную розетку в один подрозетник своими руками?

Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.

Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.

Что нужно знать перед тем, как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике. т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки.

Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

• изоляционная лента
• острый нож для зачистки проводов
• крестовидная и плоская отвёртка
• пассатижи.

В процессе того, как подключается розетка с заземлением. необходимо помнить правило разводки проводки: справа #8212 фаза, слева #8212 нейтраль, а к центральной или верхней клемме устройства подсоединяется заземляющий кабель.

Для определения неисправностей в розетках и их ремонту посвящена отдельная статья.

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.

Популярные статьи Установка щита освещения

Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А

Этапы установки #8212 делаем все по порядку

Схема подключения двойной розетки состоит из следующих этапов:

1. На стене выбирается подходящее место. Обычно розетка крепится неподалёку от электрической распределительной коробки или идущего в стене провода.
2. Её основание очерчивается карандашом. На отмеченном месте с помощью перфоратора выполняется углубление, достаточное, чтобы в него поместился внутренний корпус (стакан) розетки.
3. В стакане делается отверстие, сквозь которое выводятся провода, а затем он фиксируется с помощью цемента или алебастра. Раствору даётся время на застывание. Можно закрепить стакан также с помощью дюбелей, что ускорит время установки.
4. Розетка раскручивается с помощью отвёртки. Внешняя панель отделяется от внутреннего механизма.
5. Провода, находящиеся в стакане (подрозетнике), укорачиваются пассатижами. С помощью ножа с каждого провода снимается изоляция на длину от 0,8 до 1 сантиметра. Края жил подгибаются вверх для удобства сборки.

Наличие коллектора и является основным отличием таких генераторов от агрегатов с переменным током. По схожему принципу отличаются и электродвигатели #8212 устройства, в которых электрическая энергия превращается в механическую.

Фазный провод имеет коричневый или красный цвет (как вариант, чёрный или белый), нейтраль окрашена в голубой или сине-белый, а заземление всегда жёлто-зелёное. Обычно у розеток такого типа нет верха и низа (контакты находятся с обеих сторон).

На этом монтажные работы завершаются. Если качество установки вызывает сомнения, необходимо обратиться к профессиональному электрику. Он осмотрит вашу работу и убедится, что эксплуатация не приведёт к поражению электрическим током.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки

Здесь, не имея опыта, достаточно сложно найти баланс

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Монтаж в гипсокартоне

Разметка и вырезание отверстий под розетки

Установка точек питания в гипсокартон одновременно является скрытой и открытой проводкой. Провода незаметны глазу, как в скрытой электропроводке, но при этом они не расположены внутри стены и до них можно добраться, как для открытого монтажа. Для работы нужны профессиональные инструменты и стальная проволока.

Как сделать из одной розетки несколько:

• Удаление розетки и подрозетника из стены.
• Продевание стальной проволоки в отверстие в направлении установки новой точки питания. Делается это для того, чтобы убедиться, что между профилем и стеной можно установить гофрированную трубу с кабелем.
• Просверливание места для нового подрозетника.
• К проволоке нужно прокрутить веревку и вытащить обратно.
• С помощью веревки между двумя розетками протягивается гофрированная труба.
• В гофру протягиваются провода.

Финальный шаг – соединить электропровода.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

• универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
• экономичностью – потребуется минимум монтажных траншей и отверстий;
• простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
• скоростью разметки поверхности за счет одинаковых размеров изделий;
• возможностью одновременного управления источниками света и включения электроприборов.

Популярные статьи Как подключить люстру с 3 лампами

Выбор варианта подключения

Чтобы розетка через розетку работала, мало закрепить дополнительное приспособление на стене – его нужно запитать. Для этого предусмотрено только два возможных способа:

1. Стандартная схема с независимыми силовыми линиями. Электромонтажники называют ее «звезда». Если позволяет сечение кабеля, дополнительную розетку можно провести от распределительной коробки, используя один силовой луч схемы.
2. Шлейфовое параллельное подключение. Более простой вариант – использовать ближайшее устройство таким образом, чтобы электроустановочные приспособления располагались в один ряд – шлейфом, друг за другом, параллельно. Таким способом к автоматическому выключателю на 16 ампер при сечении кабеля в 3х2,5 кв. мм можно провести до восьми розеток.

Метод соединения проводов шлейфом

Приспособления без защитных шторок не рекомендуется вешать низко в целях безопасности детей

Строгих правил по высоте монтажа нет, но важно на полметра обойти газовое оборудование, отопительные приборы и отступить положенные 10 см от оконного проема

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

• Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
• С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
• Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

Порядок крепления подрозетника

Двойной подрозетник с подведенными к нему электрическими проводами прикрепляется к розетке посредством держателей, расположенных на боковых гранях. Эти приспособления не всегда входят в комплект устройства, и в таком случае их нужно приобретать отдельно. Существуют также модели без фиксирующих лапок, которые привинчиваются к розетке и стене с помощью шурупов.

Чтобы обеспечить высокую надежность крепления, лучше дополнительно воспользоваться цементным раствором или алебастром. Дело в том, что двойной подрозетник испытывает сильную нагрузку, и крепления устройства могут ослабевать и расшатываться в процессе его эксплуатации. Это приводит к вываливанию подрозетников с оголением проводов и возникновению опасных аварийных ситуаций.

Смешайте сухой алебастр с водой, чтобы получить густую однородную массу, напоминающую по консистенции сметану. Лучше всего разводить раствор небольшими порциями, работать с которыми будет более удобно. Поместите материал в то место, где подрозетник будет соприкасаться со стеной. Для обеспечения хорошего схватывания смеси с поверхностью предварительно смочите внутренние края ниши водой. Примерно через 20-30 минут после нанесения алебастра можно приступать к установке внутренней части устройства. Поместите «стакан» в подготовленную нишу, хорошо прижмите и выровняйте его положение, используя уровень и молоток.

Если между подрозетником и стеной образовались щели, заполните их остатками алебастра. Снимите ножом наплывы, пока гипс не обрел абсолютную прочность. Разместите в правильном положении розетку и, убедившись, что устройство находится в окончательном положении, закрепите его с использованием винтов. Если нужно скорректировать уровень, воспользуйтесь круглогубцами.

Остается только приложить сверху лицевую панель и зажать ее при помощи шурупов. Корпус будет закрывать неприглядную часть розетки и защищать ее от возможных повреждений. Как только розетка будет полностью установлена, включите автоматы на щитке и проверьте работу электрооборудования. Начать тестирование лучше с подключения небольших по мощности приборов, например, малогабаритной бытовой техники или настольной лампы. Это позволит системе набрать оптимальную мощность для работы в более серьезных условиях, а также избежать серьезных последствий при наличии ошибок в процессе установки розетки.

Пошаговый процесс установки розетки своими руками

Извлечение старой конструкции

1. Обесточиваем розетку, отключая все переключатели в электрощите. Чтобы убедиться в том, что тока в розетке нет, используйте мультиметр – электроизмерительный прибор.
2. Приступая к разбору старой конструкции, первым делом необходимо выкрутить шурупы и убрать верхнюю часть корпуса. Крышка устройства изготавливается из пластмассы, обычно ее фиксируют два винта.
3. Под крышкой находится внутренний механизм розетки, с которым далее осуществляется работа.
4. Рабочую часть изделия также снимают, выкручивая шурупы. При этом следует аккуратно придерживать часть старой розетки.
5. С помощью ножа необходимо на 10 мм оголить провода.
6. Новое устройство также необходимо разделить на 2 части – основу и крышку.

Замена подрозетника

Иногда необходимо не только установить конструкцию, но и заменить подрозетник в точке. Потребность в замещении оборудования может возникнуть по ряду причин: подрозетник покрылся трещинами, сломался или, оказалось, что он не надлежащим образом выполнял свои функции.

Популярные статьи Как сделать тепловизор своими руками

Виды подрозетников

Установка нового устройства не вызовет особых трудностей. После изъятия старого оборудования необходимо соблюдать определенный порядок действий:

Извлечь старый прибор можно, выкрутив шурупы, фиксирующие его в стене.
Чтобы вытащить его из стены, нужно поддеть его ножом (при установке подрозетника в гипсокартонной стене). Если в помещении стены из бетона и кирпича, извлечь механизм можно с помощью пассатижей или отвертки.
В новый подрозетник вдевают провода

Важно перед покупкой нового устройства замерить диаметр отверстия или старой конструкции, так как габариты подрозетников могут различаться.
Для фиксации устройства в стене используют гипсовый раствор, который изготавливается согласно инструкции, приложенной к продукту.
После высыхания раствора можно приступать к установке розетки.

Установка новой розетки

При работе с двойной розеткой действия производятся путем подсоединения обоих элементов конструкции к одной линии проводки. В один из них подводят 6 проводов, а во второй шлейф из 3 основных проводов.

Это означает, что один элемент розетки будет принимать ток и впоследствии передавать его другому.

Схема соединения

Схема соединения розетки

1. Перед тем, как монтировать новое устройство, специалисты советуют разделать концы проводов заново. С помощью кусачек их нужно укоротить примерно на сантиметр, после чего очистить от изоляции концы.
2. Если провод многожильный, его необходимо подкрутить плотнее.
3. Внутреннюю часть нового изделия необходимо аккуратно вставить в подрозетник, чтобы розетка ровно вошла в отверстие.
4. Крепко прижимая деталь к стене, нужно закрутить шурупы и зафиксировать прибор в подрозетнике.

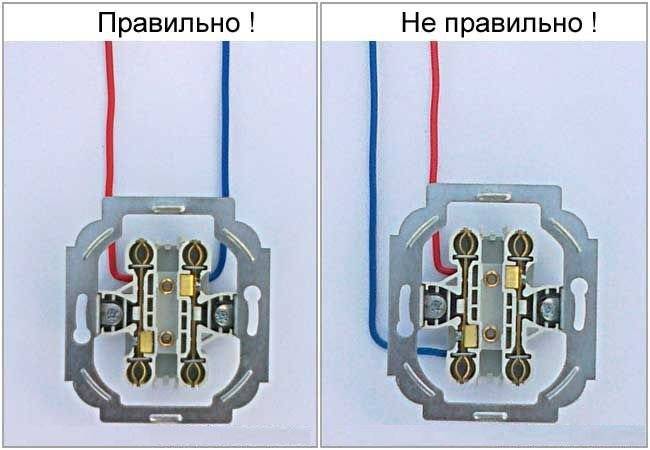

Подключение проводов к блоку розеток

Обратите внимание, что провода подсоединяются особым способом (как показано на схеме ниже). При невыполнении предписаний может произойти короткое замыкание

Подключение проводов к блоку розеток

При установке оборудования наперво в подрозетник укладывается аккуратно свернутый провод. Он не должен соприкасаться с распорными лапками коробки, иначе розетка не будет исправно работать.

В случае установки розетки на новую точку, рекомендуется проверить длину провода. Она не должна превышать 20 см, иначе может не поместится в подрозетник.

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Особенности подключения блока

Модульные розетки с рамкой сооружаются для питания маломощных приборов. Иногда модуль достигает 6 единиц в одном ряду. Для эстетики они объединяются специальной рамкой, которая подбирается под цвет обоев, помещения, мебели.

При установке необходимо строго соблюдать расстояния между отдельными блоками в ширину разделительной полосы рамки. Действия по установке аналогичны монтажу дополнительной розетки. Только расстояния будут минимальны и зависеть от ширины подстаканника, размера рамки.

Последовательно подключаем проводники к клеммам каждой розетки из блока.

При монтаже постарайтесь избежать распространенных ошибок:

1. Сечение провода должно быть не меньше, чем у существующего устройства.
2. Материал провода обязан быть одинаковым, во избежание коррозии. Клеммником WAGO с антикоррозионной смазкой разрешается соединять провода из различного материала.
3. Нарушение очередности соединения проводников. Необходимо разобраться с их предназначением.
4. Недостаточно прочное соединение. Для определения баланса затяжки необходим опыт электромонтажных работ.
5. Недопустимо укладывать кабель по диагонали стены. Он должен идти только сверху.

Наиболее простой способ «размножения» розеток — установка двойного экземпляра. Это делать быстро и удобно.

Материалы для подключения

Провод для подключения электроточки должен быть выполнен из того же металла, что и магистральный кабель. К примеру, при использовании алюминиевого кабеля перемычка также должна быть выполнена из алюминия.

Чтобы обеспечить равномерное распределение поступаемой электроэнергии, кабель, используемый для подключения, должен иметь такое же сечение, что и основная проводка в комнате

Для монтажа двойной розетки требуется также:

• плоская и крестовидная отвертки;
• инструмент для зачистки оплетки;
• пассатижи;
• изолента.

В целях безопасности на случай пожара любые электрические провода рекомендуется укладывать в гофру. Такое решение удобно и тем, что не требует пробивки стены, а также упрощает замену поврежденного провода при последующей эксплуатации.

Как подключить двойную розетку: установка двойной розетки в один подрозетник

Розетка с двойным разъемом предоставит возможность одновременно питать два прибора, подключенных в отдельные электроточки. К тому же для каждой из них не нужно тянуть кабель, да и пользоваться удобнее благодаря сгруппированному расположению.

С установкой без проблем можно справиться самостоятельно, если учесть приведенные нами рекомендации. Мы готовы поделиться тонкостями выполнения электромонтажных работ. В подробностях расскажем и покажем вам, как подключить двойную розетку, как обустроить гнездо для электрической точке и обеспечить безопасность эксплуатации.

Информация, предложенная к ознакомлению, дополнена пошаговыми фото-руководствами, наглядными иллюстрациями и видео, разъясняющими нюансы установки и подключения силовых устройств.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Галерея изображений

Шаг 1: Перед проведением любых электромонтажных работ следует отключить питание и проверить напряжение мультиметром

Шаг 2: Для проведения установки надо отделить лицевую панель от механизма устройства, банально развинтив фиксирующие шурупы

Шаг 3: Из гнезда с подведенным к нему силовым трехжильным кабелем нужно извлечь провода длиной около 10 см

Шаг 4: Края проводов надо освободить от полимерной изоляции, аккуратно подрезав из бокорезами или пассатижами. Зачищаем примерно на 1 см

Шаг 5: К механизму розетки подсоединяются провода. Синий «ноль» и коричневая «фаза» к соответствующим зажимам, желто-зеленая «земля» по центру

Шаг 6: В сформированную в стене нишу или в подрозетник осторожно заводятся провода с подключенным к ним механизмом

Шаг 7: После проверки совпадения сторон механизма с горизонтальными и вертикальными направлениями его закрепляют посредством завинчивания установочных винтов

Шаг 8: В завершении к зафиксированной в гнезде рабочей части устройства подсоединяется лицевая панель, затем включается питание и проверяется работоспособность розетки

Отключение электропитания силовой линии
Отделение лицевой панели от механизма розетки
Подготовка проводки для подключения механизма
Зачистка краев проводов для подключения
Подсоединение проводов к розетке
Фиксация механизма розетки в гнезде
Крепление рабочей части розетки в гнезде
Установка лицевой панели розетки

Материалы для подключения

Провод для подключения электроточки должен быть выполнен из того же металла, что и магистральный кабель. К примеру, при использовании алюминиевого кабеля перемычка также должна быть выполнена из алюминия.

Чтобы обеспечить равномерное распределение поступаемой электроэнергии, кабель, используемый для подключения, должен иметь такое же сечение, что и основная проводка в комнате

Для монтажа двойной розетки требуется также:

• плоская и крестовидная отвертки;
• инструмент для зачистки оплетки;
• пассатижи;
• изолента.

В целях безопасности на случай пожара любые электрические провода рекомендуется укладывать в гофру. Такое решение удобно и тем, что не требует пробивки стены, а также упрощает замену поврежденного провода при последующей эксплуатации.

Технология установки двойной розетки

Установка двойной розетки в один подрозетник требует выполнения определенных подготовительных действий. Первым делом следует определить принадлежность проводов, узнав, где фаза и ноль.

Самый простой способ – изучить кодовую маркировку изоляции:

• фазный провод окрашен в красный или коричневый цвет (реже белый или черный);
• нейтраль имеет бело-синюю или голубую изоляцию;
• заземление всегда окрашено в зелено-желтый цвет.

Подробно с особенностями маркировки жил электрокабеля ознакомит следующая статья, с которой мы советуем ознакомиться. Но для большей надежности лучше перестраховаться, выполнив измерения.

Незаменимым помощником в этом деле станет обычная или электронная отвертка, оснащенная на конце индикатором – лампочкой или светодиодным определителем

Чтобы определить принадлежность проводов, снимают крышку с вышедшего из строя устройства и по очереди прикасаются отверткой с чувствительным индикатором к каждому оголенному проводу: на нейтральном – световой сигнал будет отсутствовать, а на фазе – загорится.

Если провода заземления в доме не предусмотрено, работа по установке немного упрощается.

Прежде чем приступать к обустройству электроточки, необходимо обесточить помещение. Для этого рычаги автоматических выключателей на щитке опускают вниз, переводя в положение «выключено». В месте установки двойной розетки напряжение рекомендуется проверить повторно.

Если на фазе еще присутствует ток, это указывает, что еще не все подводящие линии обесточены. Поэтому так важно перед началом работ отключать все автоматы, а не ограничиваться только теми, что контролируют идущие к розетке провода.

Двойную штепсельную розетку с защитным контактом устанавливают, если устроена система заземления частного дома. В многоэтажных домах нет смысла в приборах с заземлением, т.к. там выполнено зануление

Нанесение разметки на стену

Розетку размещают неподалеку от идущего в стене провода или от распределительной электрической коробки. Место размещения будущего устройства намечают карандашом.

Перед тем как поставить двойную розетку с двумя «стаканами», необходимо определить расстояние между просверленными отверстиями. Для этого отмечают центр первого подрозетника. Это точка пересечения диагоналей. По такому же принципу определяют центр второго устройства.

На отмеченном месте в стене выполняют углубление таких размеров, чтобы в него свободно поместился стакан – внутренний корпус устройства

Для просверливания отверстия в самой стене используют коронку, диаметр которой на пару миллиметров превышает размер приобретенного подрозетника. Если с кирпичной или гипсокартонной стеной проблем возникнуть не должно, то для просверливания отверстия для установки розетки в бетонную стену придется выставить на перфораторе ударный режим.

С правилами и технологией монтажа подрозетников в стены из бетона и гипсокартона ознакомит материал, собранный и систематизированный в предложенной нами статье.

Глубина отверстия должна быть такой, чтобы «стакан» не выступал за поверхность стены. Просверлив нишу, необходимо вычистить ее середину. Для этого используют зубило и молоток. Гипс без особых сложностей можно сбить стамеской или отверткой.

Разводка розеток и скрутка проводов

Этот этап очень ответственный и к его проведению необходимо подходить со всей внимательностью и осторожностью. Задача мастера – присоединить питающий провод к контактам. Для этого от распределительной коробки протягивают провод к двойной розетке.

Саму розетку посредством откручивания крепежных винтов с помощью отвертки разбирают на две составляющие, отделяя лицевую панель от механизма

Установленную ранее корону необходимо заменить сверлом. Диаметр сверла должен быть чуть больше сечения подводимого к розетке провода либо же диаметра гофротрубы, в полости которой подводимый провод будет лежать. Идеальный вариант – когда диаметры сверла и провода совпадают.

Через одно из монтажных отверстий подрозетника заводят главный провод. А вспомогательный – запускают через второе отверстие.

Скрутку проводов выполняют непосредственно в «стакане». Перед выполнением работ крайние полтора сантиметров концов зачищают от оплетки стриппером — инструментом, который не перекусывает провод.

За неимением такового можно воспользоваться острым ножом, сначала подрезав им обмотку вкруговую, а затем аккуратно сняв с провода. Для удобства сборки края жил поднимают вверх.

Чтобы продлить срок службы розетки, оголенные концы проводов нужно запаять, либо же применить латунный контакт. Второй вариант является более удачным, поскольку не только упрощает последующее использование розетки, но и обеспечивает высокую безопасность работы устройства.

При подключении проводов нельзя их концы сильно зажимать в клеммах, поскольку под действием больших усилий можно их повредить

При подключении розетки с заземлением всегда руководствуются правилом разводки: справа – фаза, слева – нейтраль. Заземляющий кабель присоединяют к верхней и центральной клемме устройства, оснащенной выступающими «усиками», которые нередко выступают за пределы корпуса устройства. Заземляющий контакт закрепляют по той же схеме, что и фаза и ноль.

Нельзя крепить к одной пластине фазу и нейтраль, поскольку это спровоцирует короткое замыкание и порчу всей проводки.

Зафиксировав провода в контактных отверстиях, разжимают «усики», откручивая их по часовой стрелке с помощью специальных болтов

Завершив установку электрических соединений, переходят к монтажу подрозетников.

Тонкости крепления подрозетников

Подрозетники с присоединенными к ним питающими кабелями закрепляют с помощью размещенных по бокам держателей. Они могут идти в комплекте к устройству, либо же их придется приобрести отдельно. Встречаются также модели, не оснащенные фиксирующими лапками, закрепление которых осуществляют посредством прикручивания на шурупы.

По мере закручивания винтов по часовой стрелке фиксирующие «лапки» буду расходиться в стороны, крепко впиваясь в подрозетник

Но поскольку подрозетник с рычагом в центре испытывает двойную нагрузку, в процессе эксплуатации крепления механизма могут расшатываться и ослабевать. При вываливании подрозетников нередко оголяются провода, что чревато возникновением аварийных ситуаций.

Для повышения надежности крепления мастера часто используют алебастр или цементный раствор. Для получения однородной густой массы, по структуре напоминающей сметану, сухой алебастр смешивают с водой. Но учитывайте, что разводить материал следует небольшими порциями и работать с ним нужно быстро и аккуратно.

Смесь алебастра закладывают в то место, где планируется устанавливать подрозетник. Чтобы смесь хорошо прилипла к поверхности, внутренние края отверстия предварительно стоит смочить водой.

Работы с установкой внутренней части устройства следует выполнять через 20-30 минут после укладки смеси с тем, чтобы она успела немного «схватиться». Водрузив «стакан» на подготовленное место и заглубив его в смесь, выравнивают положение с помощью уровня и молотка.

При монтаже подрозетника важно соблюдать вертикальность и горизонтальность его положения, прикладывая для этого уровень в обеих плоскостях

Образовавшиеся щели между стеной и подрозетником заполняют остатками алебастра. Не дожидаясь, пока гипс приобретет желаемую прочность, наплывы убирают ножом.

Разместив двойную розетку горизонтально или вертикально и придав устройству заданное положение, закрепляют его с помощью винтов. В случае необходимости корректировки уровня работу выполняют с помощью круглогубцев.

При закручивании крепежных винтов главное – не перетянуть их, иначе при сильном нажиме лицевая панель может просто треснуть или разрушиться

На завершающем этапе сверху прикладывают лицевую панель и зажимают ее шурупами. Облагораживающий элемент закроет неприглядную часть розетки и защитит ее от случайных повреждений.

После завершения подключения розетки остается только включить автоматы и устройство защитного отключения в щитке и протестировать работу электроустановочного оборудования. Работу розетки лучше проверять при включении недорогой бытовой техники, например, настольной лампы. Ведь малейшая ошибка в процессе установки может спровоцировать замыкание и «перегорание» бытовой техники.

Выводы и полезное видео по теме

Видео #1. Процесс подключения встроенной двойной розетки:

Видео #2. Инструкция для желающих самостоятельно подключить розетку:

Если качество установки вызывает сомнения, обратитесь за помощью к профессиональному электрику. Он не только осмотрит работу и в случае необходимости устранит неполадки, но и развеет все ваши сомнения относительно безопасности эксплуатации устройством.

Желающих поделиться собственным опытом в сфере электромонтажа, полезными рекомендациями или задать вопросы приглашаем оставлять комментарии в расположенном под текстом статьи блоке.

Схема подключения двойной розетки с заземлением

Двойная розетка представляет собой устройство в виде пластикового корпуса разного дизайна с рабочей частью. Внутри корпуса находятся все клеммы, пружины для вилки, контакты, заземляющие элементы, позволяющие снять напряжение с приборов, обезопасить их использование. Современные розетки выпускаются следующих типов:

• французские с третьим дополнительным штырьком,
• американские, имеющие боковые прорези,
• розетка-двойная с крышкой для установки на улице или в помещении с высоким уровнем влажности,
• немецкие с заземляющими контактами (распространенные на территории России).

Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.

Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Когда появляется необходимость ставить двойную розетку

В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.

Преимущества такого решения следующие:

• Изделия имеют один корпус. Нет необходимости делать вставки и перемычки с помощью скруток. Кабель сохраняет свою целостность после монтажа и подключения устройства.
• Общая крышка для обоих гнезд. Это не только эстетично, но и практично. Чтобы поставить крышки при установке сдвоенных розеток, потребуется расширять отверстия в стене для увеличения расстояния между монтажными колодками. В любом случае между внешними накладками останется щель, которая никак не украсит стену.
• Нет необходимости сверлить отверстие под двойной подрозетник. Двойные конструкции отлично помешаются в стандартные стаканы в стенах. Их монтажные колодки соответствуют размерам одинарных изделий.
• Простота установки. Подключить розетку на два гнезда также легко, как и устройство с одним входом. Суппорт и подпружиненные лапки обеспечивают точное позиционирование и прочную фиксацию механизма.

Если в кабеле имеется провод заземления, рекомендуется приобретать розетки электрические внутренние двойные, у которых имеется соответствующий контакт. Заземлять электроприборы рекомендуется не только в целях безопасности. Подключение этого провода позволит избавиться от фона и треска, издаваемого динамиками бытовой техники.

Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:
• электронные или газовые варочные панели;
• посудомоечные машины;
• вытяжные системы;
• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

• Отвертка соответствующая шурупам, прикручивающим розетку
• Отвертка, покрытая диэлектриком
• Кабель (если предстоит установка розетки, а не ее замена)
• Перфоратор (также — если требуется установка розетки на новое место)

Типы двойных розеток

Кроме двойных розеток существуют также одинарные и многогнездные. Вид оборудования зависит от числа входящих в него штепсельных разъемов. Относительно модификации устройства могут быть двух видов:

1. Закрытые – приборы, которые имеют затворы, прикрывающие контактную часть. Подходят для квартир, в которых проживают дети.
2. Открытые – розетки стандартного вида.

Типы двойных розеток

Также изделие может иметь или не иметь заземления. В розетках с заземлением есть заземляющие контакты, которые предохраняют электронику от перебоев напряжения.

Оборудование без заземления устанавливается в помещениях, где оно не предусмотрено (офисы, старые жилые дома). В таких зданиях подключение конструкции с заземляющим контактом не будет иметь смысла, потому что его будет не к чему подсоединить.

В современных домах и многоэтажках, где заземление предусмотрено, устанавливают розетки с заземлением.

Такие типы устройств различить несложно.

Двойные розетки с заземлением и без него

Существуют конструкции, защищенные от влаги, а также от пыли и грязи.

Другие виды конструкций:

• наружные;
• скрытые (внутренние);
• стандартные;
• полярные.

Подготовка стены

Монтаж двойной розетки немного сложнее, чем одиночной и зависит от типа исполнения оборудования:

1. Для крепления двойной розетки неутопленного (открытого) вида нужно лишь прикрутить корпус к стене шурупами.
2. Для крепления корпуса двойной розетки утопленного или внутреннего типа с разводящими планками (описан выше как первый вид розетки), следует высверлить в стене одно отверстие перфоратором со специальной насадкой (немного большего размера, чем подрозетник). Если стена бетонная, нужно использовать режим сверления с ударом. Если стена из кирпича или гипсокартона, то только сверление. Крепится так же, как и одинарная в один подрозетник.
3. Для крепления двойной розетки с параллельным соединением (описана выше как второй тип) следует сначала высверлить одно отверстие для первого подрозетника. Затем приложить устройство к стене и обозначить место сверления для второго подрозетника, используя уровень. Сделать второе отверстие. Далее нужно взять сверло диаметром, немного большим, чем диаметр гофры для проводов перемычки, и просверлить отверстие между двумя подрозетниками.

Как выбрать хорошую двойную розетку

При выборе товара следует обращать внимание на следующие критерии:

• Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
• Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
• Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.

Имеет значение цвет изделия. Необязательно брать стандартные белые розетки. Чтобы оригинально обыграть интерьер, можно купить товар синего, красного, желтого или любого другого цвета.

Существующие способы подключения

Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка.

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Последовательное соединение

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

К розеткам, соединенным шлейфом, запрещено подключать приборы с большой мощностью. Кондиционеры, печи микроволновые и обычные, стиральные машинки и другие подобные устройства необходимо питать от других точек доступа. В последовательной системе к одной сети подключено много розеток, поэтому нагрузка ложится на каждую.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

1. К распределительной коробке от общедомового щитка подводят центральный кабель.
2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
3. Выбранная розетка подключается от кабеля распредкоробки.
4. От этого устройства запитываются остальные.

Как установить двойную внутреннюю розетку с заземлением

Во многом комфорт проживания в квартире и доме зависит от вида и количества установленной в ней бытовой техники и электрических приборов. Нехватка розеток становится привычным явлением, вызывающим использование множества удлинителей и тройников. Эти действия помогают решить проблему, но имеют побочные эффекты — провода путаются под ногами, дополнительные колодки портят интерьер помещения. В некоторых случаях решить вопрос недостатка точек подключения поможет двойная розетка. Современные изделия отличаются компактностью, достаточной мощностью и презентабельным видом. Для проведения переоборудования электрохозяйства нет необходимости приглашать специалистов. Работу можно выполнить своими руками после ознакомления с мерами безопасности, правилами выбора и установки электроприборов.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части.

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок « ЗАЗЕМЛЕНИЕ ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике. Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке.

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант.

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

В два подрозетника

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

1. Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
2. Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Как подключить несколько розеток подряд

Подсоединение нескольких розеток к одному кабелю называют – подсоединение «шлейфом ». Данное соединение подразумевает подключение нескольких элементов одной группы (в нашем случае розеток) в один блок. Стоит учитывать, что соединение розеток « шлейфом » подходит, для питания электроприборов и оборудования небольшой мощности. Этот вид соединения, позволяет подключать две розетки и более.

Согласно расположению питающего кабеля просверливаем в стене ниши для подрозетников, предварительно выравниваем их по уровню. После установки подрозетников, подготавливаем соединительные перемычки (используйте кабель того же сечения, что и питающий). К клеммам первой розетки подключаем фазный и нулевой провода, а так же аналогичные провода «шлейфа» идущего к следующей розетке.

Важно знать! При подключении розеток «шлейфом» недопустимо нарушение целостности контура заземления. Подключение производится не «шлейфом», а отдельным проводом для каждой розетки.

Закрепляем подключенные основания розеток в подрозетниках и устанавливаем лицевую часть, отдельно как для каждой розетки, так и в виде одной рамки для всего блока.

Когда нельзя, но очень хочется

Есть достаточно много способов, как установить розетку с заземлением в обход положений ПУЭ. Все они в большей или меньшей степени являются нарушением – использовать их или нет – это решение принимается на свой страх и риск, но в любом случае надо знать о возможных последствиях. Дело в том, что многие из этих способов используются долго и счастливо, но рано или поздно случается то, из-за чего они были запрещены. Как результат – пренебрежение правилами электробезопасности ставит под угрозу жизнь или здоровье не только владельца такой проводки, но и других людей, живущих с ним в одном доме.

Зануление

Это один из наиболее распространенных способов как заземлить розетку, если отсутствует отдельный PEN проводник. Чтобы сделать зануление, надо рабочий ноль соединить с заземляющим контактом – это делается установкой перемычки в самой розетке. Схема подключения такого способа «защиты» основана на том, что даже в старой проводке рабочий нулевой проводник заземлен еще в распределительном трансформаторе. После закорачивания ноля и заземления, в случае появления фазы на корпусе прибора, произойдет короткое замыкание и вводной автомат отключит электричество.

1. При «пробитии» фазы на корпус, устройство хоть и недолго, но все таки находится под напряжением и если в этот момент человек будет к нему прикасаться, то получит удар электрическим током.
2. Если по пути к розетке в проводке отгорит нулевой провод (достаточно частая неисправность электропроводки), то в большинстве случаев на корпусе приборов окажется фаза. Для этого достаточно единственной не выключенной лампочки или блока питания любого устройства. Автоматический выключатель в таком случае не срабатывает.

Подключение к молниеотводу

Если на крыше дома установленный молниеотвод, а металлическая полоса, что соединяет его с заземлением, проходит недалеко от окна квартиры, то в таком случае можно подсоединиться к заземляющему контуру и провести заземление ко всем розеткам.

Отличный способ решения проблемы, в результате которого квартира будет подсоединена к качественному заземлению. Минус у этого способа только один – заземление хорошо работает до того времени, как молниеотвод будет использован по прямому назначению, а точнее – пока в него не ударит молния. Какое при этом возникнет напряжение на корпусах подключенных к заземлению приборов, лучше не знать и не испытывать на собственном опыте.

Заземление через трубы отопления или водопровод

Еще один распространенный способ как самостоятельно сделать заземление на розетку – зачистить кусок водопроводной труби и подсоединить к нему заземляющий провод. С одной стороны, казалось бы логичное решение – трубы в любом случае имеют контакт с землей. С другой стороны – неизвестно, насколько этот контакт отвечает требованиям к заземлению и если на них появится напряжение, то есть вероятность, что ток не уйдет в землю, а ударит человека, который держится за трубу (умывается или набирает воду из-под крана).

Дополнительный минус такого решения – пластиковый водопровод, который часто прокладывают вместо проржавевших железных труб. Если на пятом этаже трубы металлические, а на третьем уже пластиковые, то вместо заземления трубы просто окажутся под напряжением.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать.

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь.

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты. Важно, чтобы изделие не оказалось подделкой

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

• https://grand-electro.ru/elektroprovodka/kak-podklyuchit-dvoynuyu-rozetku-ustanovka-dvoynoy-rozetki-v-odin-podrozetnik.html
• https://electrik-ufa.ru/zazemlenie/kak-podklyuchit-dvojnuyu-rozetku-s-zazemleniem
• https://lemzspb.ru/kak-pravil-no-ustanovit-dvoynuyu-rozetku-s-zazemleniyem/
• https://svet202.ru/schetchiki/kak-podklyuchit-dvojnuyu-rozetku.html
• https://lemzspb.ru/kak-ot-odnogo-kabelya-sdelat-dvoynuyu-rozetku/
• https://bazliter.ru/elektrik/4039-kak-soedinit-2-rozetki-ot-odnogo-provoda.html
• https://rkrem.ru/zazemlenie/kak-podklyuchit-dvojnuyu-rozetku-s-zazemleniem.html

Источник https://svoy-vetrogenerator.ru/dvojnaa-rozetka-v-odin-podrozetnik-ustanovka-i-podklucenie/

Источник https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dvojnuyu-rozetku.html

Источник https://hmelectro.ru/poleznye_statyi/shema-podklyucheniya-dvoynoy-rozetki-s-zazemleniem
